Principe

1

Description :

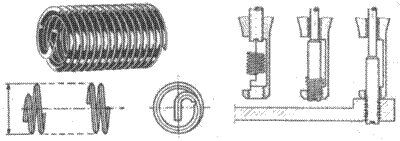

Le filet rapporté HELI-COIL se présente sous l'apparence d'un ressort. Le fil laminé en section losange est en acier inoxydable chrome-nickel austénitique résistant à la corrosion et aux températures élevées. Il a une résistance à la fraction d'environ 140 daN/mm² et est enroulé en hélice avec des tolérances serrées. Le filet HELI-COIL forme deux filetages concentriques de haute précision, l'un extérieur, l'autre inférieur.
Il se fait également en bronze phosphoreux cadmié.
Le diamètre libre du filet rapporté HELI-COIL est plus grand que le diamètre correspondant du trou taraudé, ce qui lui donne une force d'expansion et lui permet ainsi d'adhérer fortement au taraudage et, de ce fait, d'être indesserrable.
En aucun cas la longueur du filet ne doit être contrôlée à l'état libre ; par contre, la longueur après assemblage doit être plus grande, du fait de la réduction du diamètre extérieur et doit répondre aux valeurs des "Feuilles Techniques".
Filetage :
Lorsque le filet rapporté est en place, les tolérances reproduisent celles des taraudages suivant la norme E 03.100 de Mars 1959
Encoche :
L'encochage de la première spire du filet HELI-COIL permet de rompre l'entraîneur après sa mise en place. Cette opération nécessaire lorsque le trou taraudé est débouchant, ne l'est plus lorsque le trou est borgne. La position de l'encoche est fonction de la grosseur du fil.
Longueur de base : La longueur de base E est la longueur de taraudage nécessaire à l'implantation du filet HELI-COIL.
L'épaisseur de la pièce ou la profondeur de taraudage utile doit être au moins égale à la longueur de base.
- Pour les diamètres de 2,5 à 14 inclus, les longueurs de base standard sont égales à 1 - 1,5 - 2 - 2,5 ou 3 fois le diamètre nominal de la vis.
- Pour les diamètres de 16 à 24 inclus, les longueurs de base standard sont égales à 0,5 - 0,75 - 1 - 1,25 - 1,5 - 2 D.
- Pour les diamètres de 26 à 36 inclus, les longueurs de base standard sont égales à 0,5 - 0,75 - 1 - 1,25 - 1,5 D.
Dans la majorité des cas, 1,5 fois le diamètre nominal de la vis suffit à assurer une parfaite tenue aux efforts de traction.
Nota : Consulter OTALU pour des diamètres supérieurs à 36 pas gros, pas fins et pas à gauche.
Longueur du filet implanté L (entraîneur rompu) :
1° Longueur minimum : égale à la longueur de base E-1 fois le pas.
2° Longueur maximum : égale à la longueur de base E-1/2 de pas.
Longueur en prise de la vis :
1° Trou débouchant : La longueur en prise de la vis est égale à L.
2° Trou borgne : La longueur minimum en prise de la vis est égale dans ce cas à R - 1/2 pas, R étant égal à la longueur de la vis engagée.
Avant-trou de perçage :
En règle générale, le diamètre de l'avant-trou de perçage correspond au maximum du diamètre inférieur du trou taraudé.
Nota : Toutefois, la plupart des matériaux subissent des phénomènes de dilatation ou de rétreint dus à l'usinage ou aux traitements thermiques. En conséquence, il est parfois nécessaire de procéder à des essais préalables de taraudage, afin de déterminer des dimensions spéciales de farauds, permettant de respecter après pose du filet, la Norme AFNOR E03-100.

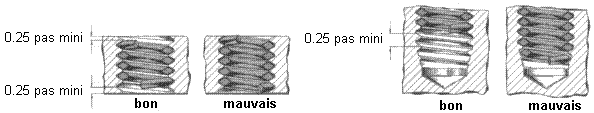

Assemblage du filet : La dernière spire du filet doit être de 1/4 à 1/2 pas de la surface de serrage ou du lamage.
Matériel nécessaire à la pose des filets rapportés HELI-COIL

2
Pour poser un filet rapporté HELI-COIL déterminé
1° Tarauder : Employer le taraud spécial HELI-COIL de la dimension nominale du filet rapporté. Ce taraud peut être livré :
- avec entrée conique pour trou débouchant ou trou borgne normal.
- sans entrée conique pour trou borgne réduit.
2° Introduire le filet rapporté HELI-COIL :
- entraîneur encoché : pour trou débouchant, l'entraîneur étant rompu après introduction pour laisser le passage libre à l'extrémité de la vis.
- entraîneur non encoché : pour trou borgne, l'entraîneur pouvant subsister sans inconvénient après introduction.

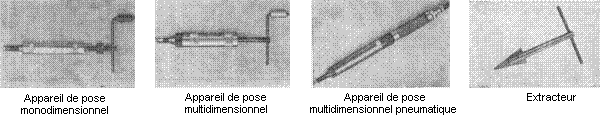

Cette introduction fait appel à 3 catégories d'appareils de pose :
a) Appareils manuels monodimensionnels pour la pose en petites séries, multidimensionnels pour la pose en moyenne série ; les broches, les nez et les entraîneurs s'adaptent sur les appareils pneumatiques.
b) Appareils pneumatiques portatifs multidimensionnels pour séries importantes.
c) Appareils automatiques (consulter OTALU, unités fixes pour grandes séries, alimentation bandes plastiques).
3° Rupture de l'entraîneur seulement dans le cas des trous débouchants : - Rupteur manuel h choc.

NOTA : Si pour une raison quelconque le filet rapporté HELI-COIL est à retirer de son logement, employer l'extracteur prévu à cet effet, outil manuel servant à plusieurs dimensions.
Préparation de la pièce à travailler


Préparation de la pièce à travailler

3
Percer un avant-trou pour effacer l'ancien taraudage, au diamètre indiqué sur le tableau joint.
Il n'est pas nécessaire de chanfreiner l'avant-trou, et ceci ne doit être fait en aucun cas pour les diamètres au-dessus de M18 (gros pas) pour ne pas gêner la pose du filet HELI-COIL.
Le taraudage destiné à recevoir le filet HELI-COIL ne peut être effectué qu'avec le taraud spécial portant la marque protégée HELI-COIL.
Nous garantissons la qualité de nos tarauds. La précision des dimensions du taraudage ne dépend pas seulement du taraud, mais aussi des conditions d'exécution. Un taraudage propre et bien calibré aux normes HELI-COIL est la condition pour une bonne tenue du filet HELI-COIL. Pour le taraudage jusqu'à la dimension M16 dans les alliages légers, et pour les aciers ayant une résistance allant jusqu'à 900 N/mm², nous recommandons un taraud avec entrée 4 filets.
Si cela est nécessaire, par exemple pour des trous borgnes avec peu de jeu au fond, il nous est possible de livrer un jeu de 2 tarauds (ébaucheur et finisseur), ceci pour toutes les dimensions, et un jeu de 3 tarauds pour les taraudages à partir du pas 4 mm.
Poser le filet rapporté; avec l'appareil HELI-COIL

4

Dégager complètement la chambre de l'appareil de pose en dévissant ou en tirant vers l'arrière l'ensemble broche manivelle.
Placer le filet HELI-COIL dans la chambre de l'appareil en prenant soin de placer l'entraîneur vers l'avant de l'appareil. En tournant légèrement la broche (sans pousser) le filet HELI-COIL sera ainsi vissé dans le nez de l'appareil.
Pour les dimensions à partir de M18 (gros pas), l'appareil de pose est un mandrin. Il faut régler la position de la butée en fonction de la longueur du filet HELI-COIL à implanter. Placer le filet sur le mandrin entraîneur vers l'avant.
Placer ensuite l'appareil de pose sur l'entrée du taraudage, le tenir axialement et en rapport permanent avec le taraudage de la pièce.
Visser le filet HELI-COIL dans le trou taraudé en tournant la manivelle sans pousser, pour éviter de sauter une ou plusieurs spires du filet.
Positionner en tournant la broche, la dernière spire du filet HELI-COIL de 1/4 à 1/2 pas en dessous de la surface de la pièce. L'opération de montage étant terminée, dégager l'appareil.
Dans le cas d'un trou débouchant, pour laisser le passage libre, l'entraîneur du filet est cassé uniquement par le rupteur HELI-COIL, en donnant sur ce dernier un coup sec. Ne pas casser l'entraîneur avec la broche de pose.
Pour les taraudages supérieurs à M16, ainsi que pour les taraudages avec pas fins à partir de M14, l'entraîneur doit être rompu, avec une pince effilée qui doit être manipulée de haut en bas (et non pas de gauche à droite).

5

Remarques :
En aucun cas le filet HELI-COIL ne doit être graissé
